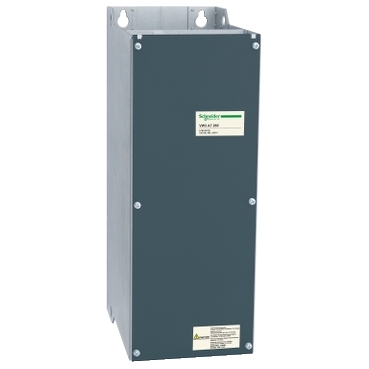

| Ürün ya da bileşen tipi | Hat sonlandırma modülü |
|---|---|
| Ürün grubu | LFM |
| fazların ağ sayısı | 3 faz |
| [Us] nominal besleme gerilimi | 380…480 V +/- 10 % |
| Şebeke frekansı | 50/60 Hz |
| seri uyumluluğu | Altivar 71 Altivar 61 |
| ürüne özel uygulama | Etkin Ön Uç’un bileşeni |
| montaj stili | Dahili birim |
| soğutmanın tipi | Doğal konveksiyon |
| ürünün varış yeri | 1 etkin besleme dönüştürücü (AIC) VW3A7250 |
| anahtarlamaların maksimum sayısı | Saat başına 10 |
|---|---|
| hat akımı | 185 A -de 50 °C |
| termal kayıplar | 290 W |
| elektrikli bağlantı | Çubuk M10 – 95 mm² 24 N.m (1L1, 1L2, 1L3) Terminal – 95 mm² 15…20 N.m (2L1, 2L2, 2L3) Çubuk M10 – 95 mm² 24 N.m (PE) Terminal – 2,5 mm² 0,6…0,8 N.m (X1:1…X1:6) |
| çıkış tipi | Kontrol elektronik donanımları için AIC ve invertör 24 V DC Fan için aynı güçteki AIC ve 4 invertör 380…480 V AC |
| Yükseklik | 680 mm |
| Genişlik | 240 mm |
| Derinlik | 379 mm |
| Ürün ağırlığı | 60 kg |
| çevresel özellik | 3K3 ‘e uygunEN/IEC 60721-3-3 3C2 ‘e uygunEN/IEC 60721-3-3 3S2 ‘e uygunEN/IEC 60721-3-3 |
|---|---|
| bağıl nem | 0…95 % |
| çalışma için ortam hava sıcaklığı | -10…45 °C -10…60 °C (°C başına % 2 akım düşüşüyle) |
| Depolama ortam koşulları | -25…70 °C |
| çalışma yüksekliği | <= 1000 m 1000…3000 m 100 m başına % 1 akım düşüşüyle |
| kirletme derecesi | 2 ‘e uygunEN/IEC 61800-5-1 |
| titreşim direnci | 1,5 mm (f= 3…10 Hz) ‘e uygunIEC 60068-2-6 0,6 gn (f= 10…200 Hz) ‘e uygunIEC 60068-2-6 |
| darbe dayanımı | 7 gn için 11 ms ‘e uygunEN/IEC 60068-2-27 |
| IP koruma derecesi | IP00 |
| Ürün sertifikaları | CSA (askıda) CE UL (askıda) |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 53,0 cm |
| Package 1 Width | 38,0 cm |
| Package 1 Length | 129,0 cm |
| Package 1 Weight | 55,0 kg |
| Garanti | 18 months |
|---|
